Das elektrische Feld

Das elektrische Feld kann man nicht sehen. Aber seine Stärke und seine Richtung können visualisiert werden.

Quellen des elektrsichen Feldes sind positive und negative Ladungen.

1 Feld eines Plattenkondensators

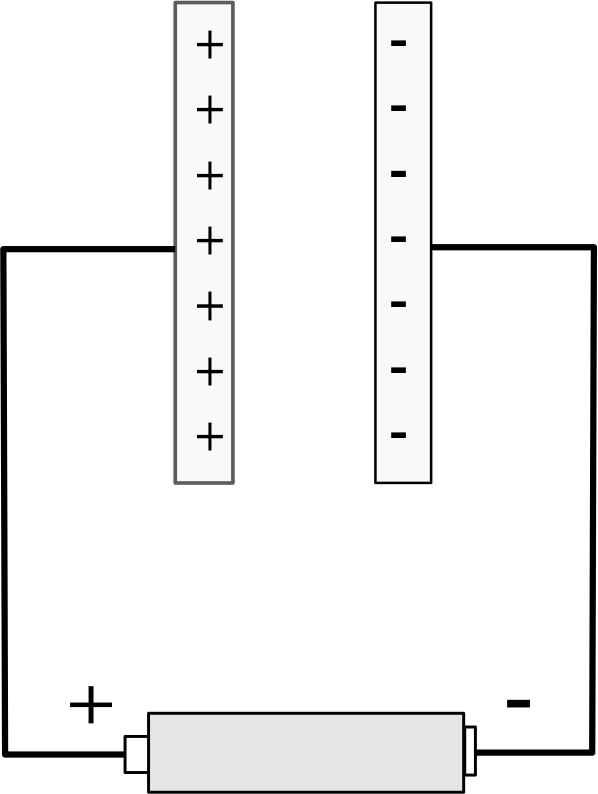

Ein einfaches Beispiel ist das elektrische Feld eines Plattenkondensators. Ein Plattenkondensator besteht aus 2 Metallplatten, die an eine elektrische Energiequelle angeschlossen werden.

Plattenkondensator

Stärke und Richtung des Feldes lassen sich auf unterschiedlich Weise darstellen.

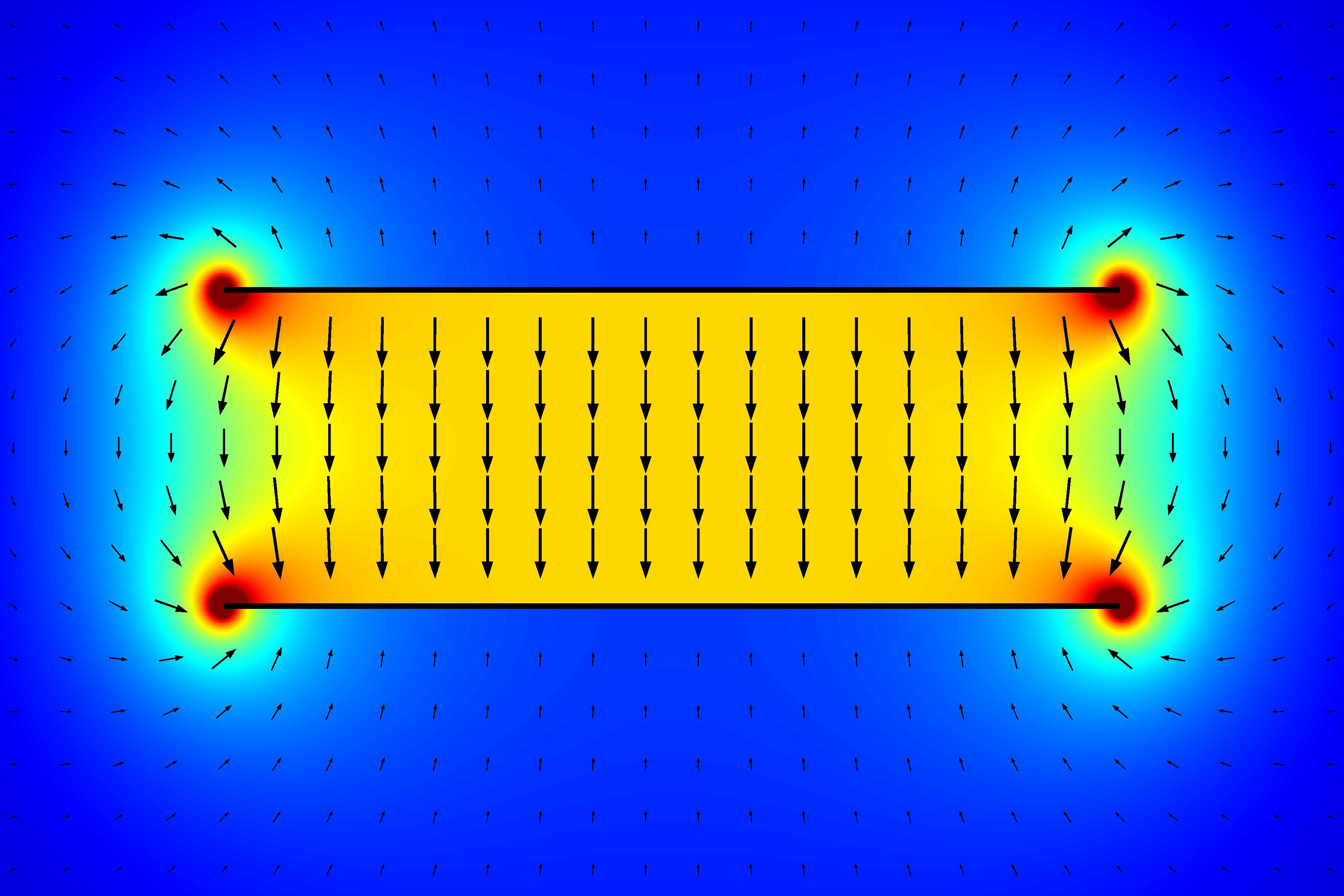

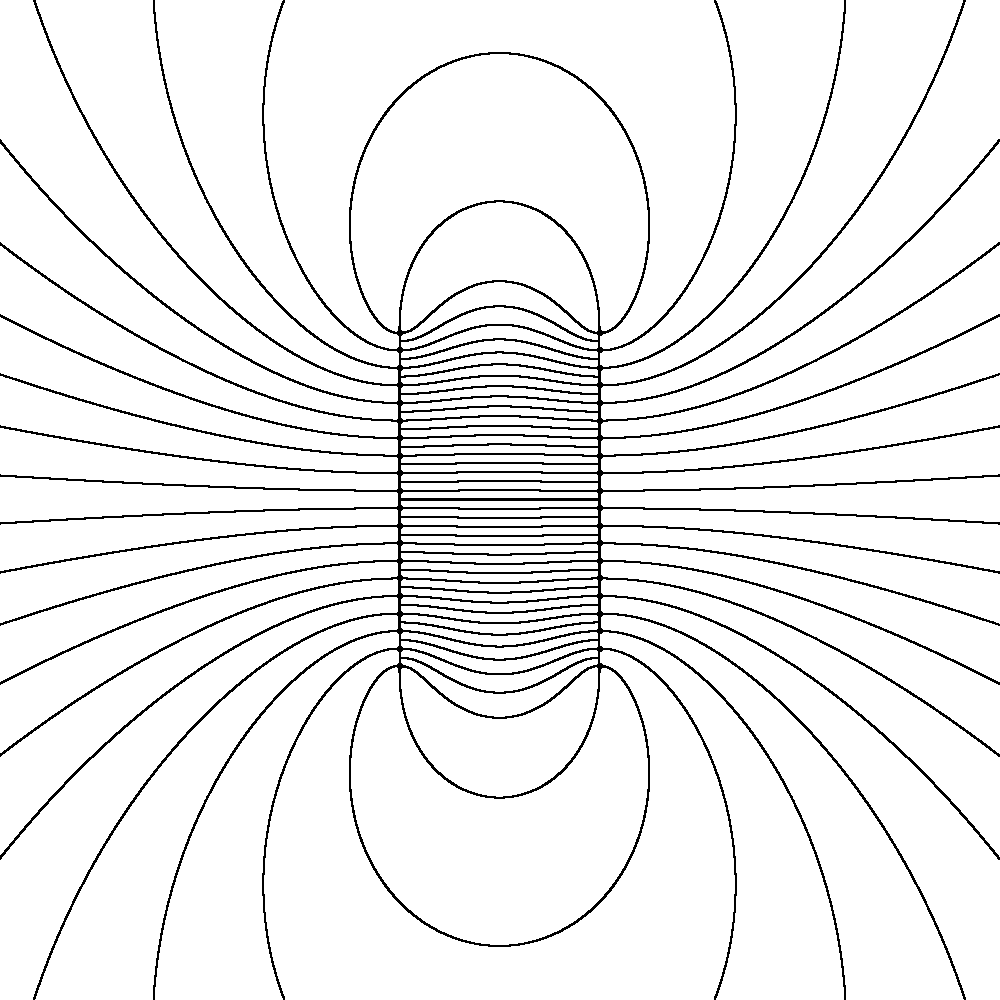

Plattenkondensator I + II, Quellen: www.drjamesnagel.com/images/Capacitor.jpg, physik.li/beispiele/eFeldlinien/Kond20P20M.gif
  1. Stimmt's? "Auf der Rückseite der Platten ist die Stärke des Feldes nahezu null." Begründen Sie Ihre Antwort kurz.
  2. Stimmt's? "Prüfen und Das Feld zwischen den Platten ist weitgehend homogen." (homogen = gleichmäßig aufgebaut; einheitlich) Begründen Sie Ihre Antwort kurz.
  3. Beschreiben, welche verschiedenen Möglichkeiten es gibt, die Stärke und die Richtung des Feldes darzustellen.
  4. Ergänzen Sie: Je stärker das Feld in einem Punkt, desto ... oder desto ...

2 weitere Felder

Quelle: http://www.drjamesnagel.com/images/Capacitor.jpg
  1. Vereinbarung: Feldlinien starten bei positiven Ladungen und enden bei negativen. Geben Sie an, welche Säule positiv und welche negativ geladen ist.
  2. Geben Sie an, wie sie den Durchmesser der Säulen erkennen können.
  3. Zeichnen Sie die Situation mit Hilfe von durchgehenden Feldlinien auf ein Blatt Papier.

3 auch ein E-Feld?

Quelle: www.drjamesnagel.com/images/
  1. Nennen Sie Argumente, die dafür oder dagegen sprechen, dass es sich um die Darstellung eines elektrischen Feldes handelt.

4 electric field hockey

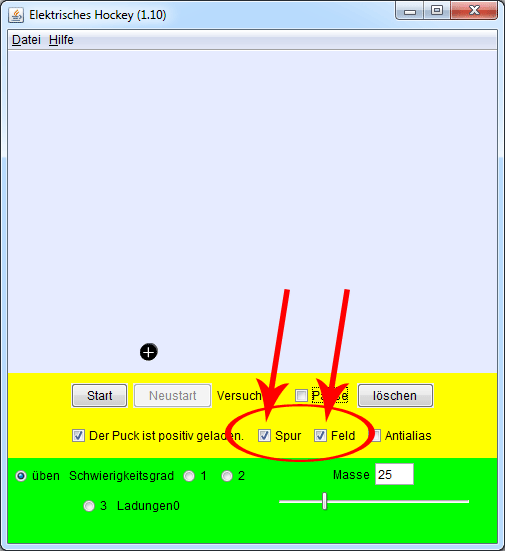

  1. Starten Sie electric field hockey und aktivieren Sie Spur und Feld
  2. Prüfen Sie beim Spielen ...
    1. ob die Kraft auf die Ladung entlang den Feldlinien zeigt
    2. ob sich die Ladung entlang der Feldlinien bewegt.

5 Abschirmung*

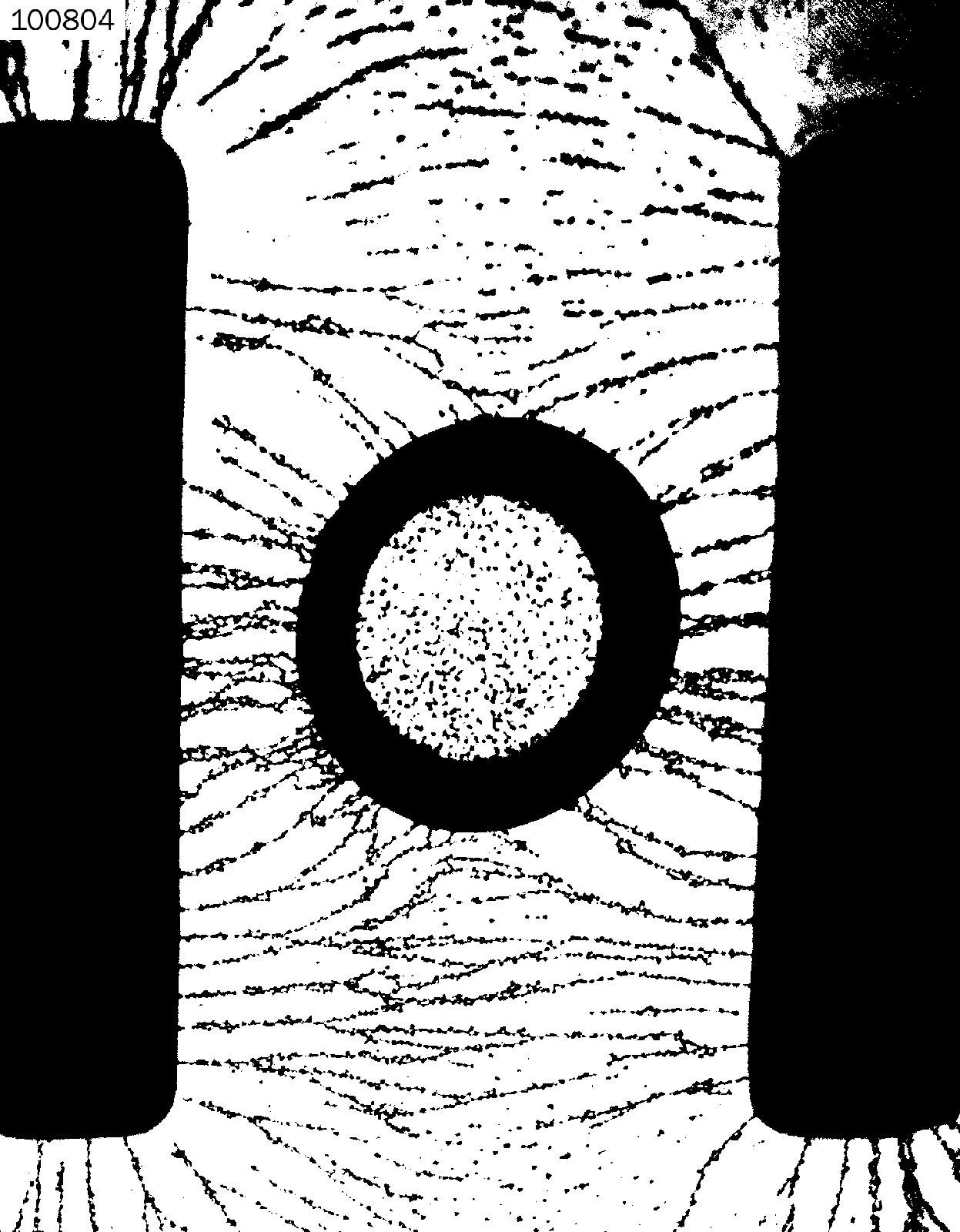

In der nachfolgenden Abbildung wird das Feld eines Kondensator mit in Öl schwimmenden Grieskörnern dargestellt. In der Mitte liegt ein Metallring, der in seinem Innern feldfrei ist. Erklären Sie.



Metallring zwischen Platten eines Kondensators
