Bedienung des Mobile-Cassy 2

Eine Auswahl treffen	berühre OK („touch“)
Gerät einschalten	drücke OK
Gerät ausschalten	gehe zu

das Hauptmenü

Die Icons in der Kopfzeile stellen das Hauptmenü dar.

Die Bewegung im Hauptmenü erfolgt nur nach rechts oder links.

Zeiten und Frequenzen messen (mit Timer S)

Messgröße aktivieren

Messgröße nicht aktiv

Messgröße aktiviert

• Im Hauptmenü mit den Pfeiltasten (links / rechts) zur Größe gehen
• berühre OK
• im Display erscheint der momentane Messwert der ausgewählten Größe



Einstellungen vornehmen

Einstellungen vornehmen	berühre Menü
Menü schließen	Menü mit den Tasten ▲ ▼ nach oben oder nach unten verlassen

Timer S nutzen

mit aufgesteckter Box "Timer S" ändert sich das Hauptmenü. Es werden die verfügbaren Messgrößen angezeigt.

NA		Ereignisse zählen
fA		Frequenz messen	Hz
RA		Rate messen	1/s
TA		Periodendauer messen	s
ΔtA		Laufzeit zwischen zwei Schalter-Signalen (z. B. zwischen zwei Lichtschranken)	s
vEA		Geschwindigkeit, aus Verdunkelungszeit einer Lichtschranke ermittelt	m/s
sA		Strecke mit Speichenrad messen (mit Menü Auflösung cm oder mm auswählen)	cm oder mm

Messgröße aktivieren

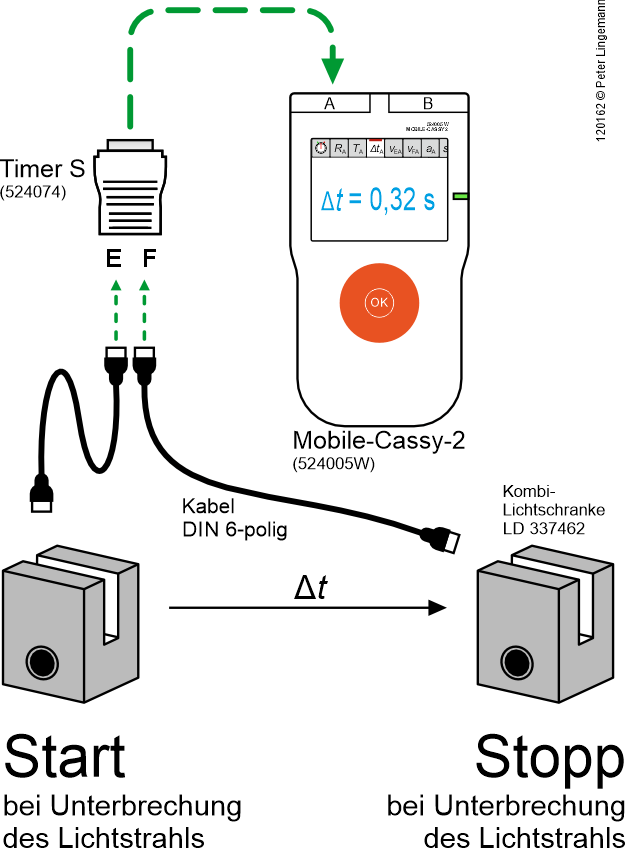

Laufzeit zwischen 2 Lichtschranken

Aufbau mit TimerS und 2 Lichtschranken (33762)

Laufzeit zwischen Auslöseklammer und Lichtschranke

Aufbau mit TimerS und Auslöseklammer (Phywe)



Beschleunigung messen

Aufbau mit TimerS und 2 Kombilichtschranken.

Es wird die Durchschnittsbeschleunigung zwischen an Lichtschranken über eine bekannte Fähnchenbreite berechneten Geschwindigkeiten berechnet.

Für eine Messung, bei der der Körper aus der Ruhe startet muss der Wagen mit dem Unterbrecherfähnchen unmittelbar vor der Strahlunterbrechung der ersten Lichtschranke platziert werden. Die Messzeit startet, sobald der Strahl unterbrochen wird.
