Projekt Induktionsfallrohr

Aufgabe ist es, 4 Spulen aus je 10 Windungen zu wickeln und so an einem 2 m langen Fallrohr zu positionieren, dass die gemessenen Spannungspulse äquidistant sind.



Anschlussplan: Die Spulen haben in der technischen Umsetzung 10 oder mehr Windungen. Zur Spannungsaufzeichnung wird Leybold Pocket-Cassy mit angeschlossenem UI bzw. UIP-Sensor verwendet. (524006 + 524062(1))

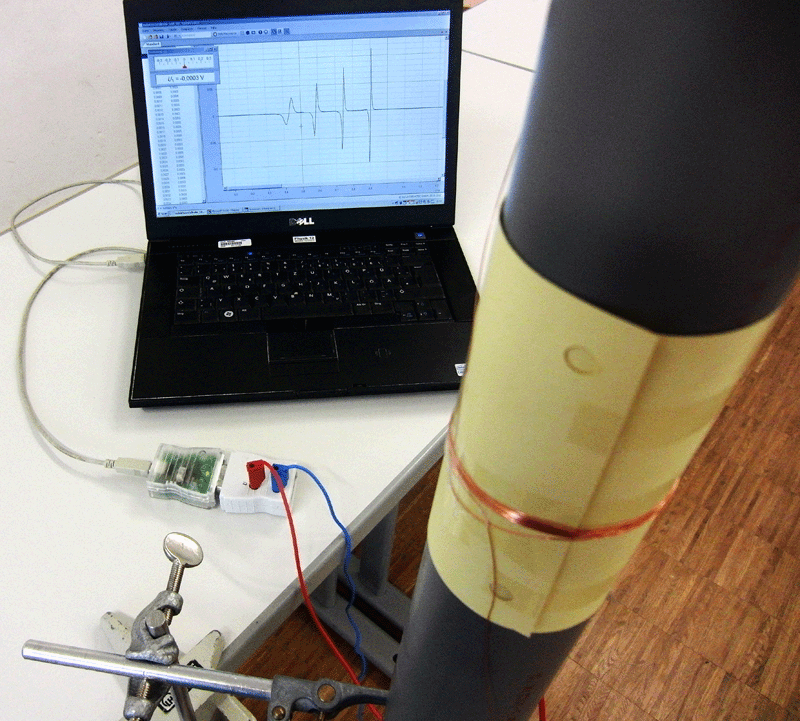

Foto:



Aufgabenstellung:

VAR1:

  • Die vierte Spule soll bei 2m sitzen. Die erste Spule tiefer als 0.

VAR2:

  • Erste Spule 18 cm unterhalb von Start
  • Falldauer von der ersten zur zweiten, von der zweiten zur dritten und von der dritten zur vierten Spule jeweils 0,15 s.



Einstellungen Cassy:

  • Spannung U: 0,1 V (oder ggf. 0,3 V)
  • Intervall: 500 µs (ggf. 200 µs)



Material pro Gruppe

  • 2,06 m langes Plastikabflussrohr (Ø 5 cm)
  • ca. 8,5 m Kupferlackdraht (Durchmesser z. B. 0,3 mm oder 0,2 mm)
  • Schmirgelpapier / Feile
  • Durchgangsprüfer (um zu testen, ob alle Spulen leitend verbunden sind)
  • Maßband 2 m
  • Seitenschneider
  • Krokodilklemmen
  • Mobile-Cassy 2 oder Ähnliches
