Material Nr. 120265
Demonstrations-Tachometer

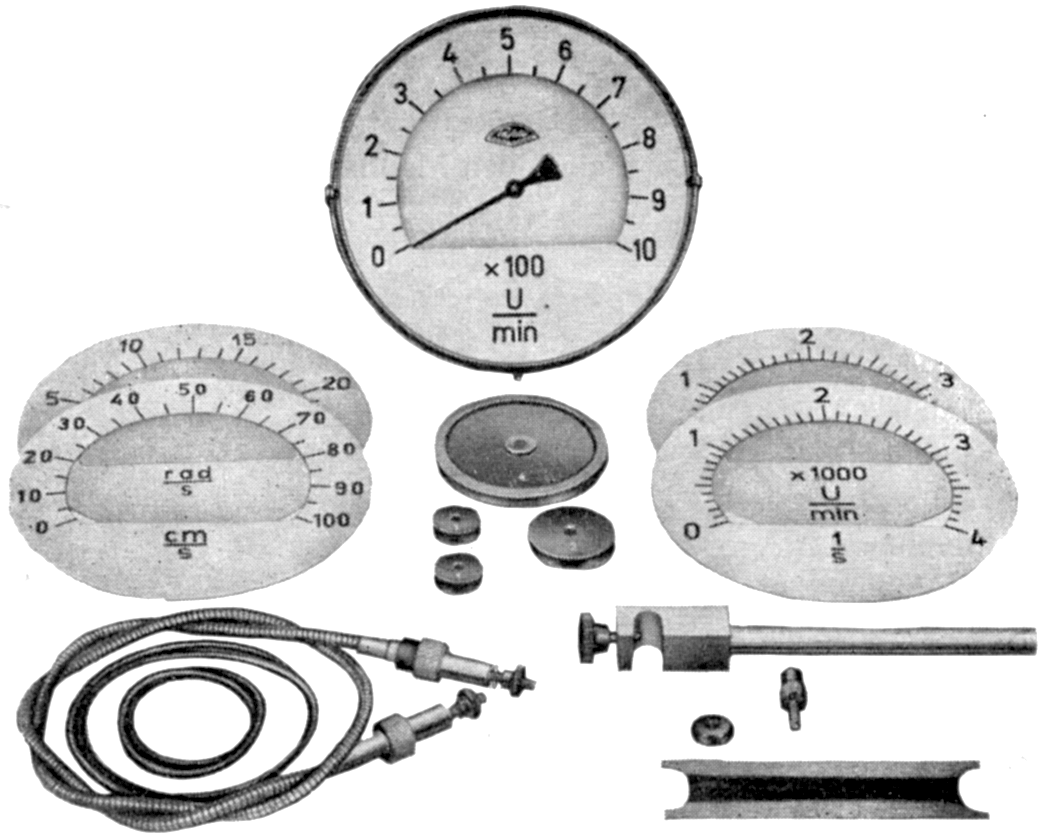

Das Demonstrations-Tachometer ist in der Experimentalphysik-Vorlesung in Ver-bindung mit speziellen Zusatzteilen und Stativmaterial vielseitig verwendbar. Mit dem Gerät können Geschwindigkeiten und Drehzahlen gemessen werden.
![Phylatex_Demonstrationstachometer_04220_Uebersich](Phylatex_Demonstrationstachometer_04220_Uebersicht_lores.gif)
Folgende leicht auswechselbare Skalen für 10 Meßbereiche erlauben ein direktes
Ablesen der Meßwerte ohne die sonst übliche störende Umrechnung.
1) | 0 ... 250 | U min |
2) | 0 ... 4 | 1 s |
3) | 0... 1000 | U min |
4) | 0 ... 16 | 1 s |
5) | 0 ... 4000 | U min |
6) | 0 ... 66 | 1 s |
7) | 0 ... 100 | cm s |
8) | 0 ... 2 | m s |
9) | 0 ... 25 | cm s |
10) | 0 ... 25 | rad s |

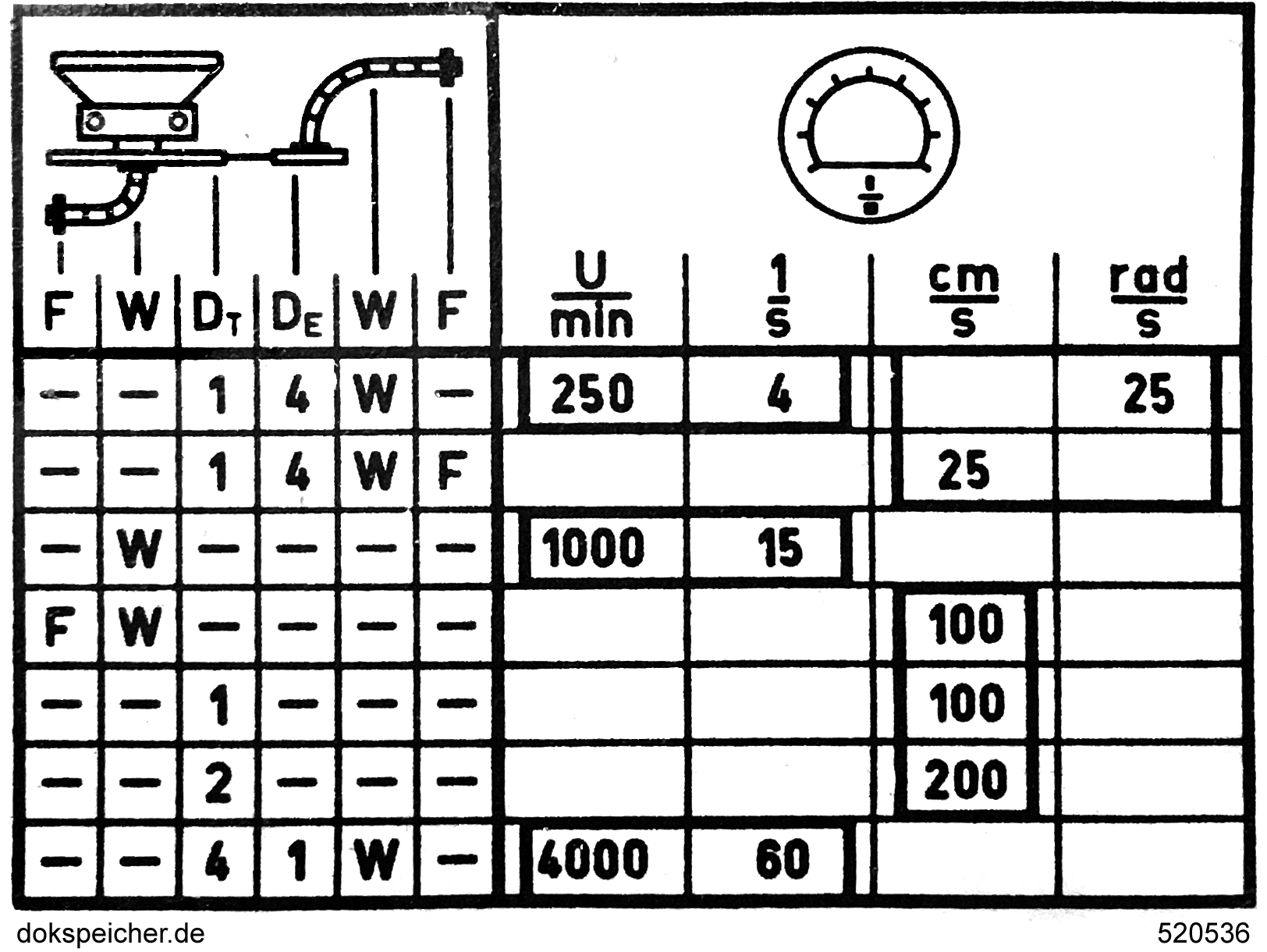

Eine Tabelle auf der Vorderseite des Gerätes gibt an, wie die verschiedenen Bau
teile zu kombinieren sind, um die einzelnen Meßbereiche zu realisieren.

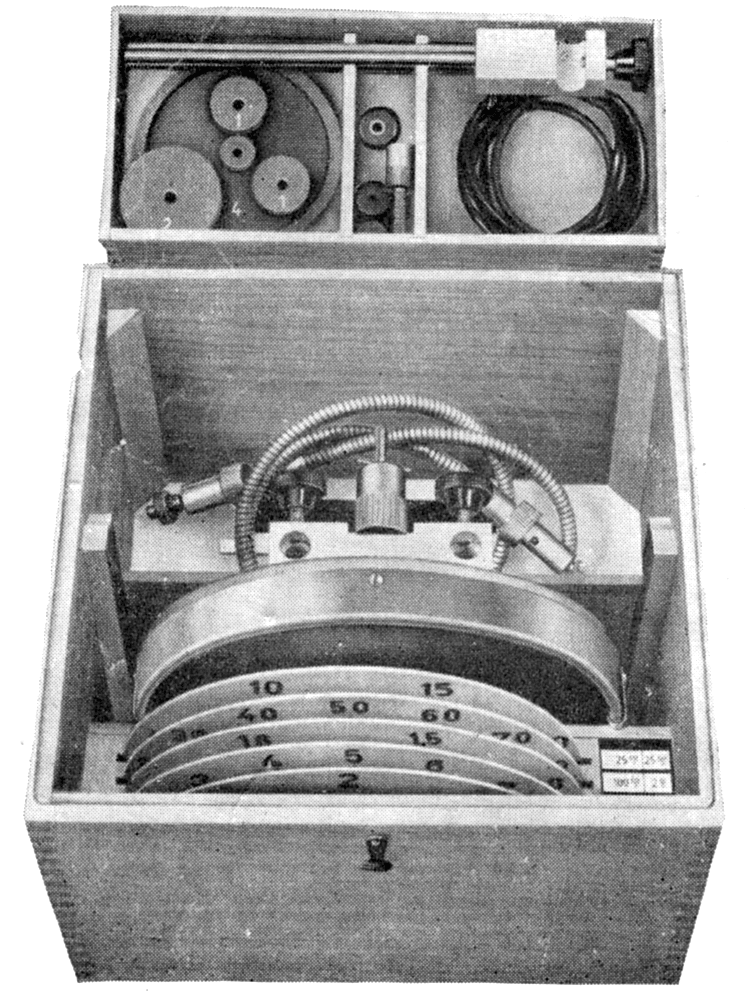

Zum Demonstrotions-Tachometer gehören folgende Teile:
1 Tachometer
10 Skalen
4 Schnurlaufrollen
1 Friktionsscheibe
1 Kupplung für Anschluß
an M 8-Gewinde
1 biegsame Welle
2 Kupplungen für biegsame Welle
1 Halter für biegsame Welle
2 endlose Gummiriemen
1 Aufbewahrungskasten
![Phylatex_Demonstrationstachometer_04220_im_Kasten](Phylatex_Demonstrationstachometer_04220_im_Kasten_lores.gif)
Das Wirbelstrom-Tachometer ist in einem gedrückten Alu-Gehäuse staubdicht eingebaut und mit einer Doppelmuffe zur Befestigung an 13-mm-Stativmaterial versehen. In die Doppelmuffe wird auch der Halter für die biegsame Welle eingespannt.
Eine Änderung der Drehrichtung kann durch Kreuzen des endlosen Gummiriemens erreicht werden.
Karl-Marx-Stadt, 1966
VEB POLYTECHNIK KARL-MARX-STADT
Vorabdruck der Gerätebeschreibung und Bedienungsanleitung
![Phylatex_Demonstrationstachometer_04220_im_Kasten](Phylatex_Logo.gif)
Kv 3400/68 III/6/27 11
als EPUB
als PDF
![](Phylatex_Demonstrationstachometer_04220_Uebersetzungstabelle-520536.png)
