Erkunden Messwerterfassung

Schweredruck

no description
Drucksensor 2000 hPa (LD 524064) mit "Drucksonde".

Schließen Sie die Sonde an das Universelle-Messinstrument Physik (UMI-P) an.

Prüfen Sie, ob der Schweredruck in Wasser proportional mit der Tief zunimmt.

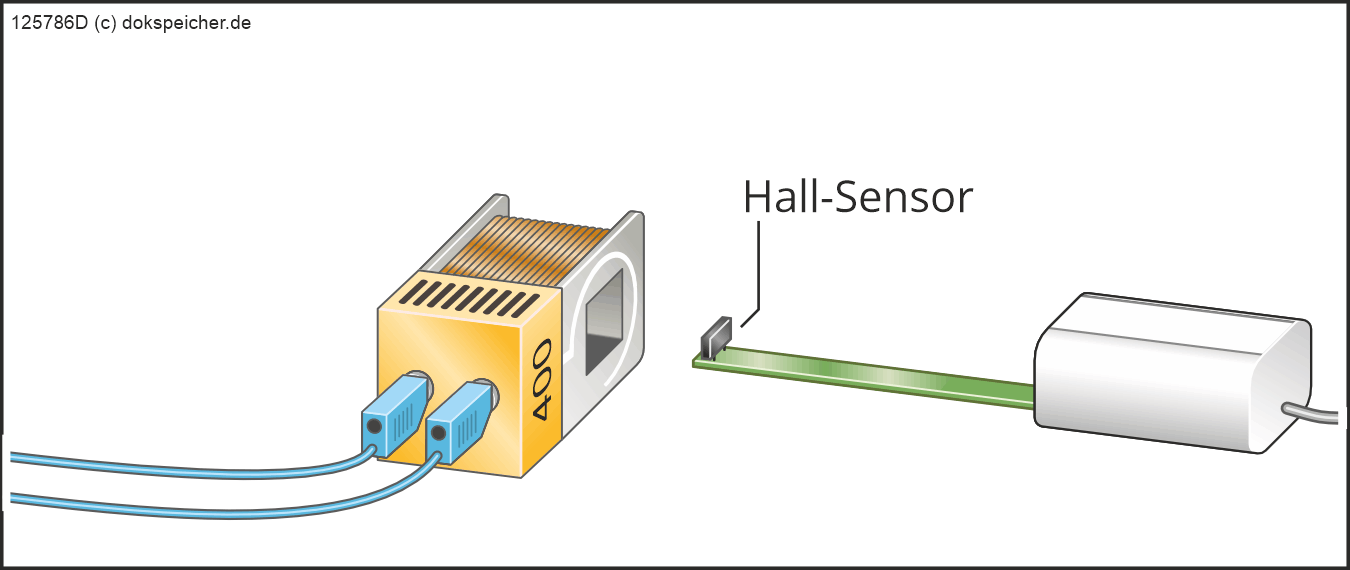

Magn. Flussdichte im Innern einer Spule

no description
Achtung, der Sensor enthält zwei Hall-Sonden, eine für die axial und eine für die tangentiale Messung.

Prüfen Sie, ob die magnetische FLussdichte im Innern einer Spule linear zur Stromstärke steigt.

Induktion erkunden

Siehe hier: www.uranmaschine.de/43405.Induktion-erkunden-Cassy-im-Oszilloskopmodus/

Stromstärken in der Parallelschaltung

Bauen Sie eine Parallelschaltung mit zwei verschiedenen Glühlampen für 12 V auf.

Messen Sie jeweils die Stärke des Gesamtstroms I sowie die Stromstärken I1 und I2 in den Zweigen. Gilt I = I1 + I2 ?

Nutzen Sie nacheinander die Messgeräte

  • Mobile-Cassy2 und
  • Phywe Cobra Stromsensor



Magnetfeld eines ladungsdurchflossenen Leiters

no description
Anstelle des abgebildeten Mobile-Cassy-2 können Sie auch ein anderes Cassy-Interface verwenden
.

Weisen Sie nach, dass Magnetfeldlinien als konzentrische Kreise um einen ladungsdurchflossenen Leiter verlaufen. Das Kabel kann bis 19 A belastet werden.

Weisen Sie nach, dass die Feldstärke mit zunehmendem Abstand geringer wird.

* Prüfen, ob das Feld im Innern eines Helmholtz-Spulenpaares wirklich homogen ist.

Stromwaage

Stellen Sie diesen Versuch nach: www.uranmaschine.de/43220.Stromwaage/

Induktionsfallrohr

Stellen Sie diesen Versuch nach: www.uranmaschine.de/43420.Induktionsfallrohr/

Hooksches Gesetz mit Cobra 4

no description
Material zum Hookschen Gesetz. Sind alle Federn für diesen Kraftsensor geeignet?

Entwickeln Sie einen Versuchsaufbau, mit dem geprüft werden kann, ob bei Feder und Gummiband Längenausdehnung und Kraft proportional zueinander sind. Nutzen Sie die Software "measure".

LC-Schwingkreis mit Cassy

no description
Der Kondensator 1 µF wird an 10 V aufgeladen. Sie Spule hat 1000 Windungen.

Prüfen Sie, ob die Periodendauer sich mit abnehmender Amplitude verändert. Hinweise zur Einstellung von CassyLab2

no description
Einstellungen in CassyLab2
  1. Messbereich passend wählen
  2. Messzeit am besten so beschränken, dass der interne Speicher von 16.000 Plätzen nicht oder kaum überschritten wird (die Übertragung per USB ist für schnelle Messungen zu langsam)
  3. minimales Intervall: alle 100 us eine Messung = 10.000 Messungen pro Sekunde
  4. Der Trigger startet die Messung automatisch, wenn die Spannung unter 9,9 V fällt. Durch den Trigger reichen die 1600 ms Messzeit gut aus.
  5. Der Pretrigger gibt an, wie viele Messwerte vor Messbeginn aufgezeichnet werden sollen.

Prüfen Sie, wie Periodendauer von der Kapazität des Kondensators abhängt.

LC-Schwingkreis mit Taschenrechner

Die vorherige Aufgabe lässt sich grundsätzlich auch per Taschenrechner-Interface lösen: www.uranmaschine.de/44502.LC-Schwingkreis_mit_ti_Nspire_LabCradle/
