Einrichten und Anschließen

Messbereich wählen

Welche Größe soll gemessen werden?
Mit dem Drehschalter den passenden Messbereich auswählen.

V AC ~	Wechselspannung
DC – V	Gleichspannung
	Stärke von Wechselstrom	A AC ~
	Stärke von Gleichstrom	DC – A

Start mit dem größten Bereich

Oftmals weißt du nicht, wie hoch eine Spannung ist oder wie hoch eine Stromstärke ist.
Drehe deshalb den Schalter immer erstmal auf den höchsten Wert im Messbereich.

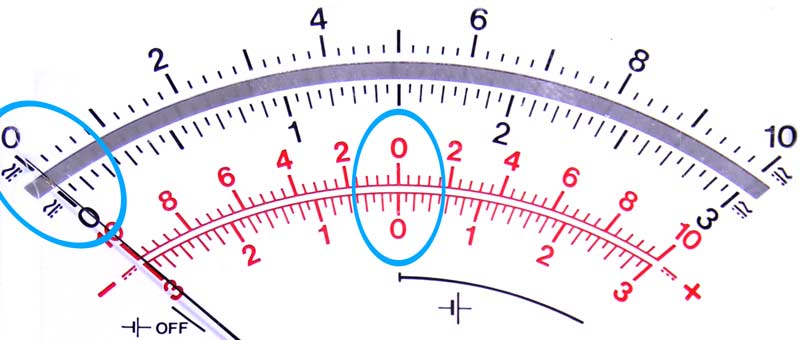

Die Skala

Das Messgerät hat zwei schwarze Skalen und zwei rote Skalen.

Bei der schwarzen Skala befindet sich der Nullpunkt ganz links.

Die rote Skala musst du zum Ablesen verwenden, wenn der Zeiger seine Null-Stellung in der Mitte hat.

Auswahl der Skala

Anfänger arbeiten mit der roten Skala, die die Null in der Mitte hat.

Profis nehmen die schwarze Skala und achten darauf ihr Messgerät richtig anzuschließen.

Für Wechselstrom und Wechselspannung musst du immer die schwarze Skala wählen.

Mit dem Schiebe-Schalter wählst du aus, welche Skala du benutzen möchtest.

Anschließen

Das Messgerät hat an der Stirnseite zwei Anschlussbuchsen.

Über der Skala siehst du einige Symbole, die zu den Buchsen gehören: ⊥ und +.

Gleichstrom oder Gleichspannung:
⊥ : das Kabel, das vom Minuspol kommt

+ : das Kabel, das vom Pluspol kommt

Wechselstrom oder Wechselspannung: es ist egal, welches Kabel in welche Buchse gesteckt wird
