Aufgaben

(B) = Basisaufgaben, * und ** = für Schnelle

  1. Aufgabe
    1. (B) Bau einen einfachen Stromkreis mit einer Batterie und einer Lampe auf.
    2. (B) Bau einen Schalter ein.
    3. (B) Prüfe: Werden elektrische Ladungen in der Lampe „verbraucht“? (Ladung = grün-blaue Kugeln mit Minus-Zeichen)

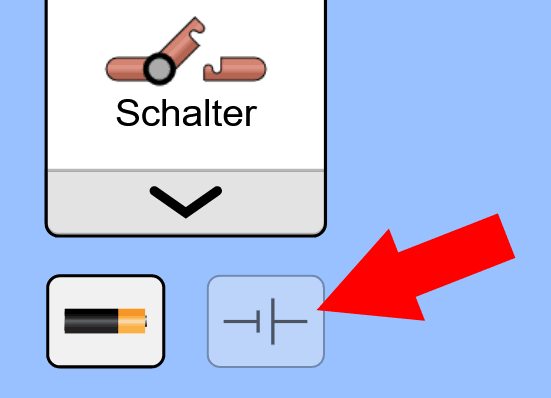

    4. (B) Klicke auf das Schaltsymbol und notiere im Heft, welche Schaltzeichen zu Lampe, Batterie und Schalter gehören.
    5. Betrachte das Batterie-Symbol: Aus welcher Seite fließen die elektrischen Ladungen heraus?
    6. Wähle wieder die ursprüngliche Darstellung der Symbole.
    7. Ganz rechts siehst du ein "Amperemeter". Miss damit die Stärke des elektrischen Stroms in allen Kabeln. Was stellst du fest?
    8. * Nimm eine zweite Lampe hinzu und bring auch sie zum Leuchten.
    9. ** Schließe die zweite Lampe so an, dass sie auch leuchten wü;rde, wenn du die erste Lampe löschst.
  2. Aufgabe
    1. Plane eine Schaltung für die Heckenschere
    2. * Kopiere das nachfolgende Bild in dein digitales Heft und zeichne die zuvor entwickelte Schaltung in die Heckenschere ein.
  3. Aufgabe (Reihen- und Parallelschaltungen)

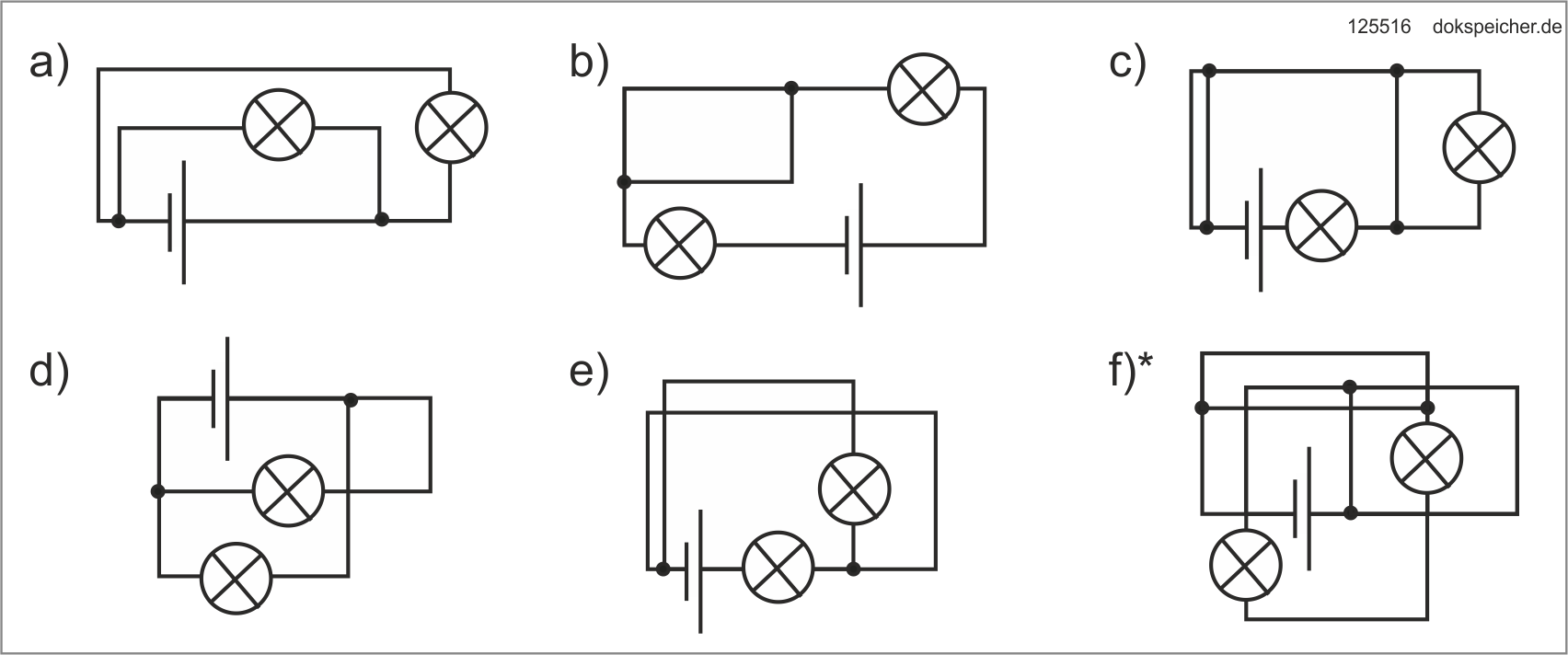

    1. (B) Kopiere die Abbildungen in dein digitales Heft. Schreib zu jeder Schaltung dazu, ob es sich um eine Reihenschaltung (RS) oder eine Parallelschaltung(PS) handelt - oder ob es keines von beiden ist (x).
      Abb. 1

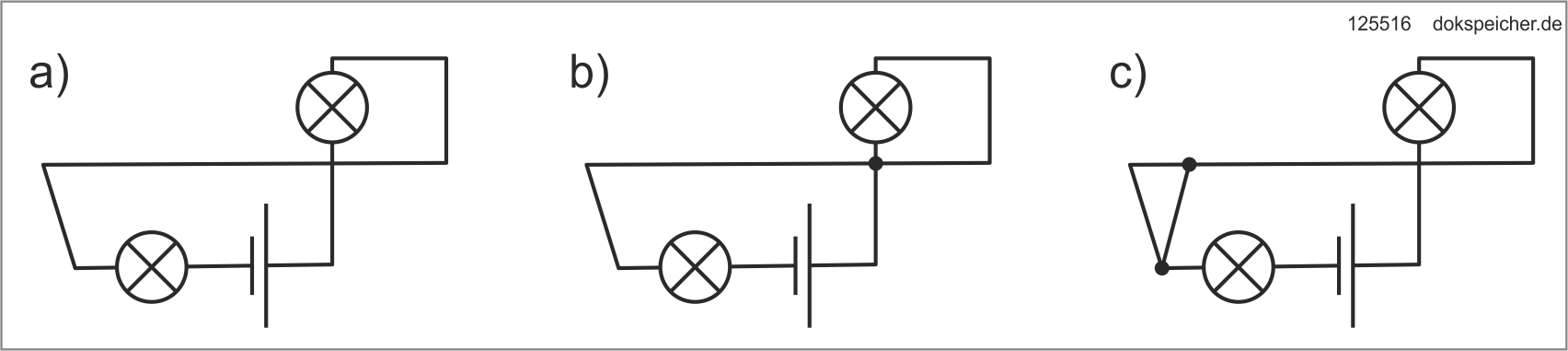

    2. Kopiere die Abbildungen in dein digitales Heft. Schreib zu jeder Schaltung dazu, ob es sich um eine Reihenschaltung (RS) oder eine Parallelschaltung(PS) handelt - oder ob es keines von beiden ist (x).
      Abb. 1

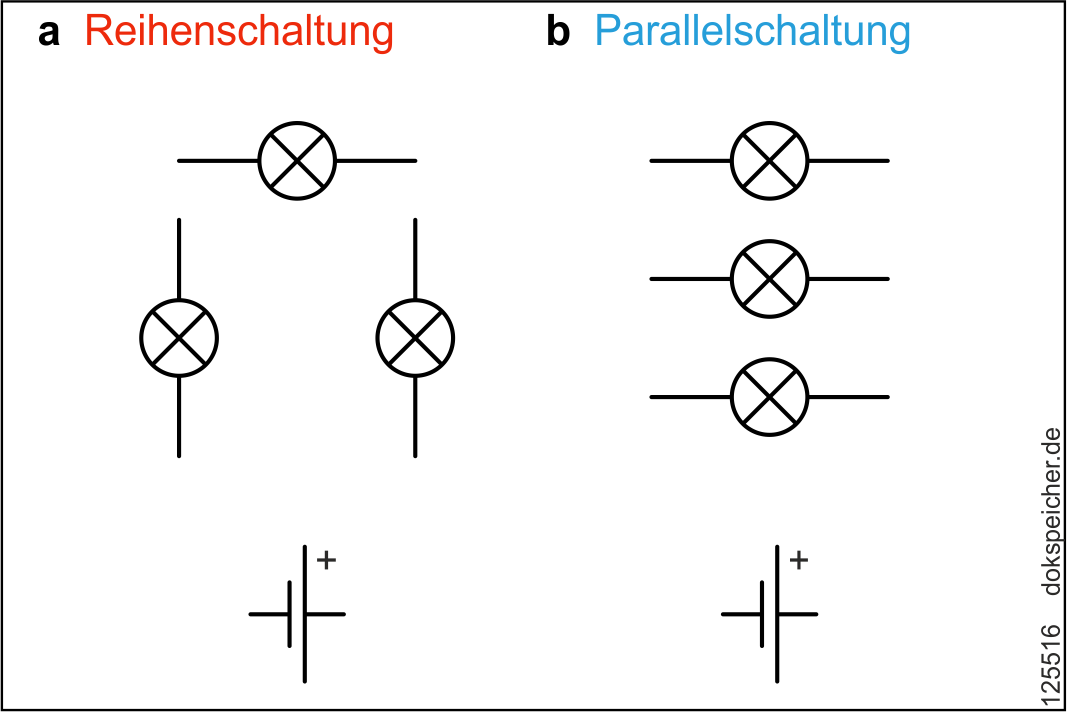

    3. Kopiere die Abbildungen in dein digitales Heft. Zeichne Kabel ein, sodass jeweils die geforderte Schaltung entsteht.
      Abb. 1

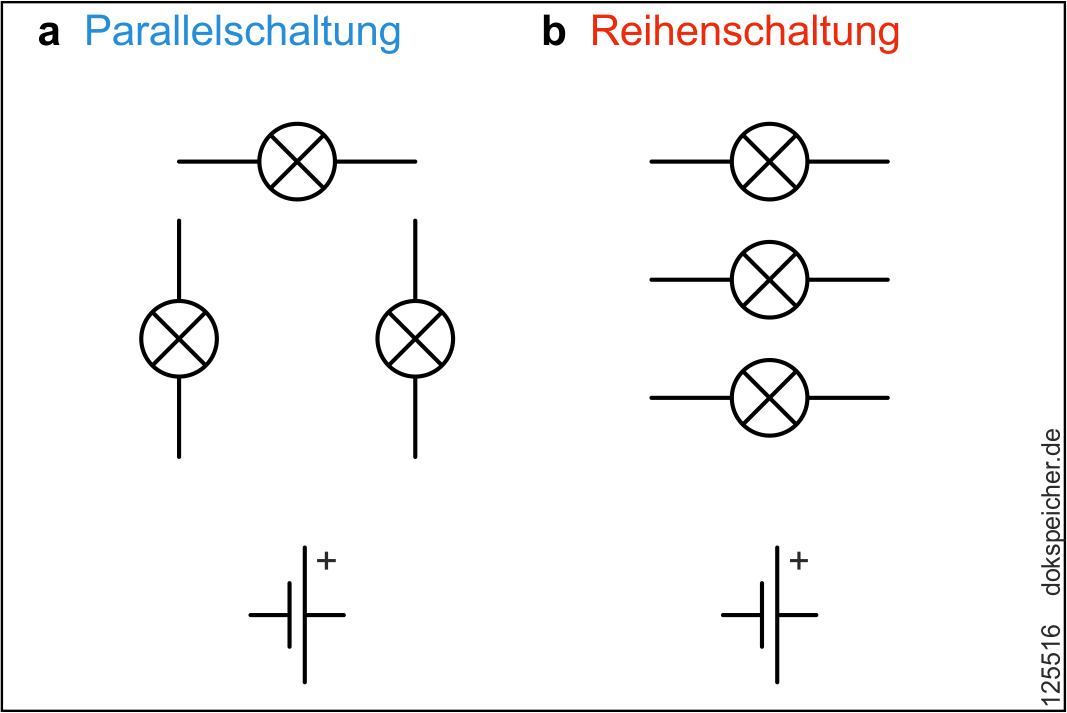

    4. *Kopiere die Abbildungen in dein digitales Heft. Zeichne Kabel ein, sodass jeweils die geforderte Schaltung entsteht.
      Abb. 1
    5. Im Haushalt finden sich viele elektrische Geräte. Werden im Haushalt wohl Reihenschaltungen (RS) oder Parallelschaltungen (PS) verwendet?
      1. Ergänze im Heft: "Im Haushalt kommen ....-Schaltungen zu Einsatz."
      2. Schreib eine Begründung für deine Antwort.
  4. Aufgabe
    1. http://dokspeicher.de/relais/larmampel-selber-bauen-mit-mobile-cassy-2-und-relais/
  5. Wechselschaltung
    1. Entwickle eine Schaltung, mit der sich die Lampe jederzeit sowohl an Schalter (a) wie auch an Schalter (b) an- und ausschalten lässt. Verwende dazu Batterie, Lampe, Kabel und 2 Wechselschalter (auch: Umschalter)
      langer Flur in Bärbels Wohnung
