Beispiel Wurfweite - Funktionenscharen mit Winkel

Es sollen die Graphen der Funktionen
f(x)=x² -2ax für x = -2, 0 und 2 gezeichnet werden.

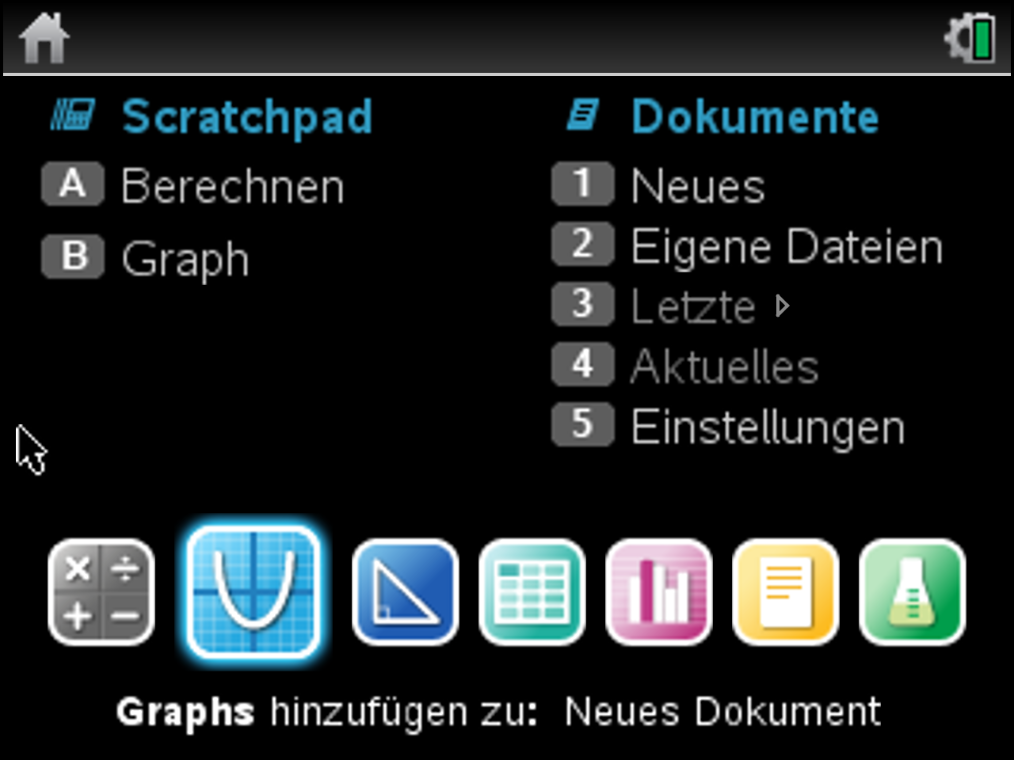

  • neues Graphs-Blatt öffnen
  • Taschenrechner-Taste
  • Einstellungen

Dort dann

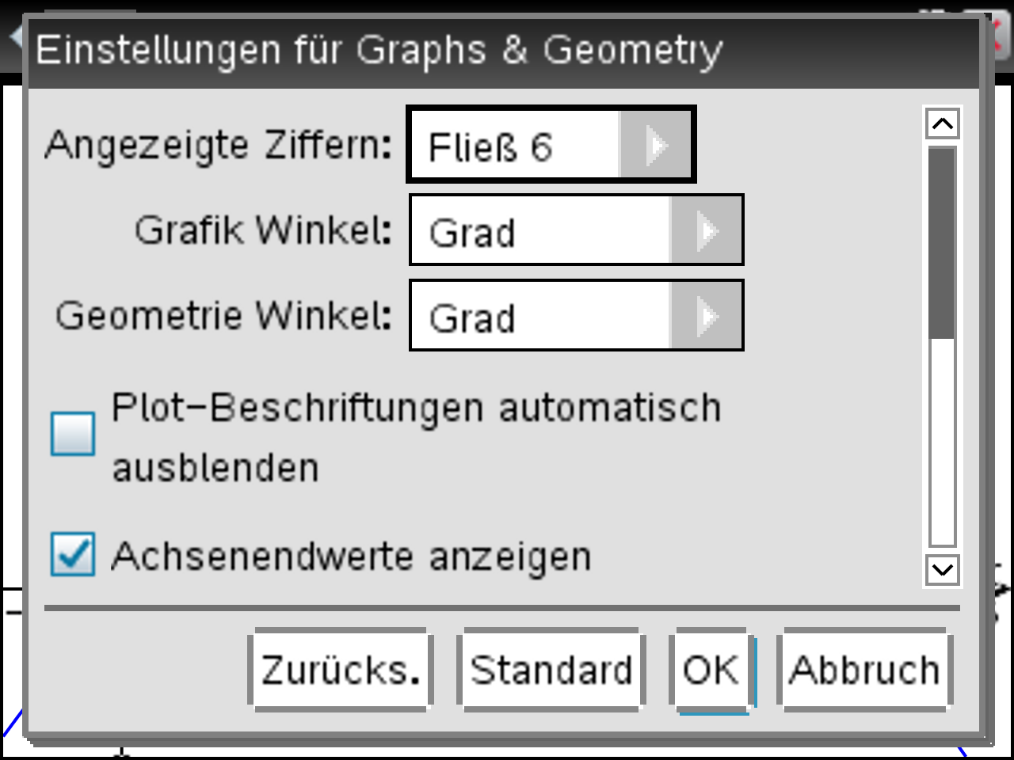

  • Anzahl der angezeigten Ziffern z.B. auf 6 erhöhen (wichtig für die Ermittlung der Wurfweite).
  • beide Winkelmaße auf "Grad" umstellen

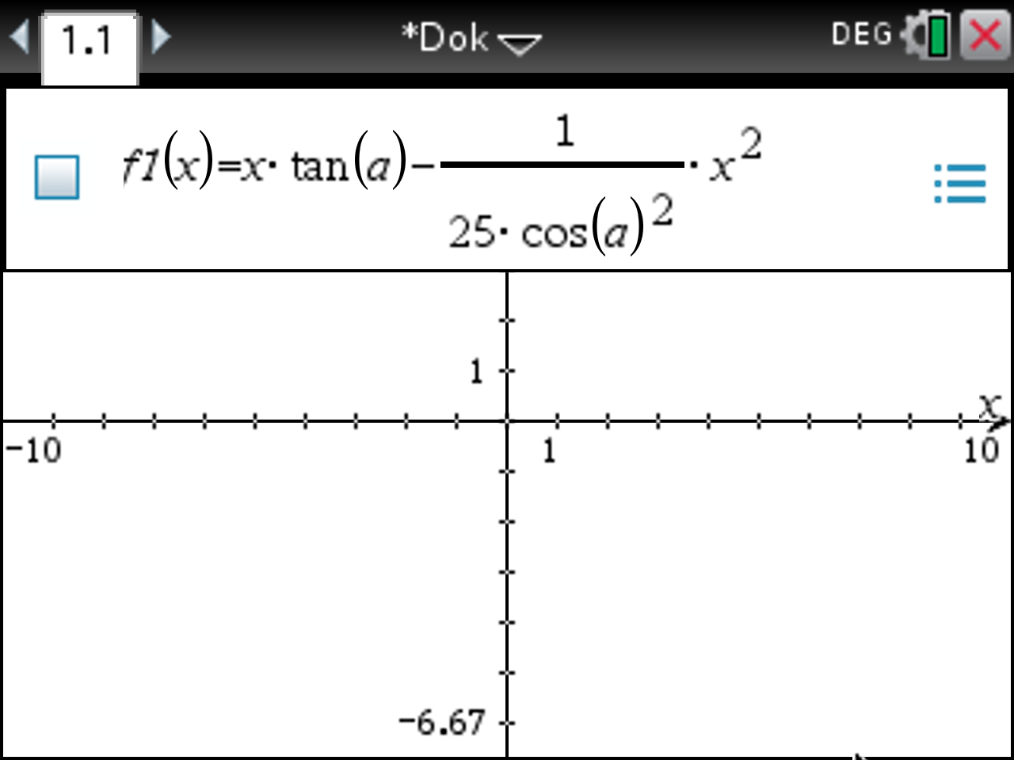

  • Funktion mit Parameter a eingeben. (a steht für Winkel Alpha)
  • Taschenrechner-Taste
  • es erscheint in neueren Betriebssystemen (BS) automatisch die Frage, ob ein Schieberegler eingefügt werden soll
  • Bestätigung mit Taschenrechner-Taste

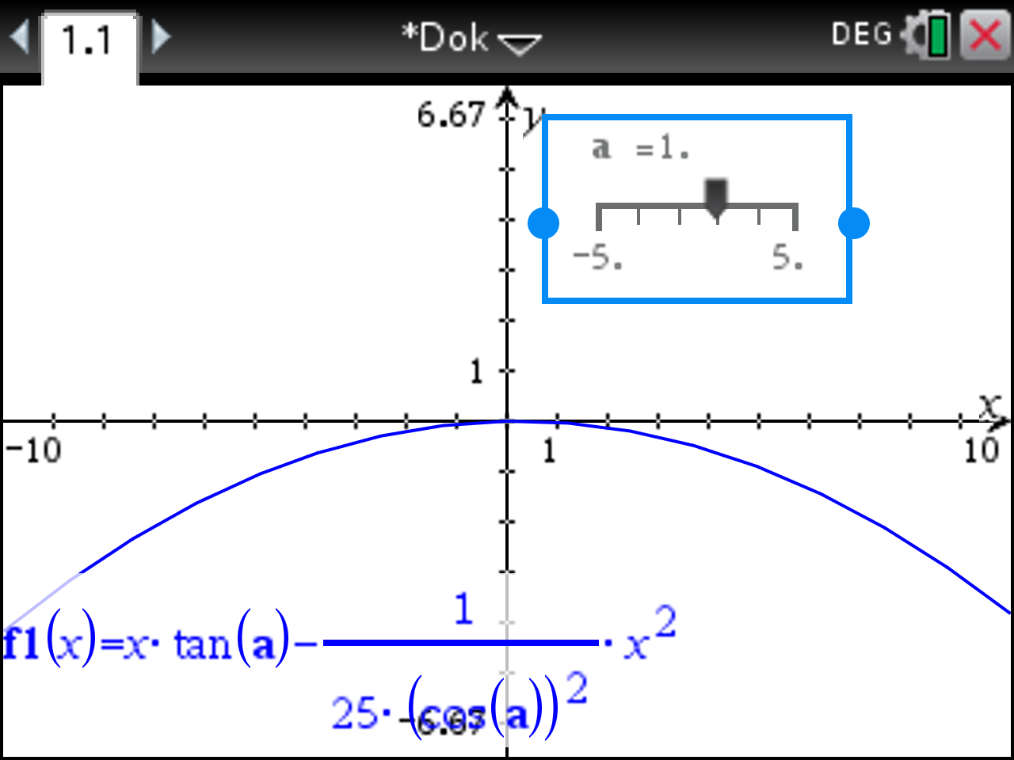

  • Der Schieberegler wird mit einem Standard-Wertebereich von -5 bis +5 angezeigt. Benötigt werden aber Winkel a von 0 bis 90 (Grad).

Funktionenschar mit Schieberegler

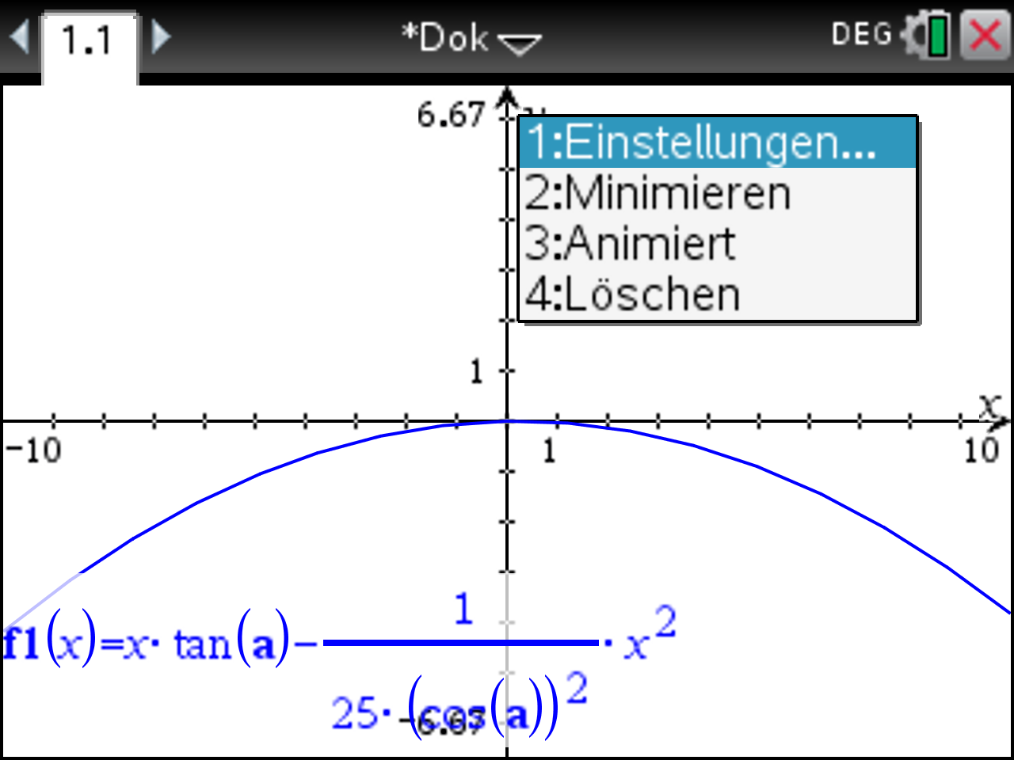

So lassen sich die Einstellungen des Schiebereglers ändern:

  • Mauszeiger im Bereich des Schiebereglers positionieren
  • Taschenrechner-Taste
  • Taschenrechner-Taste
  • Einstellungen

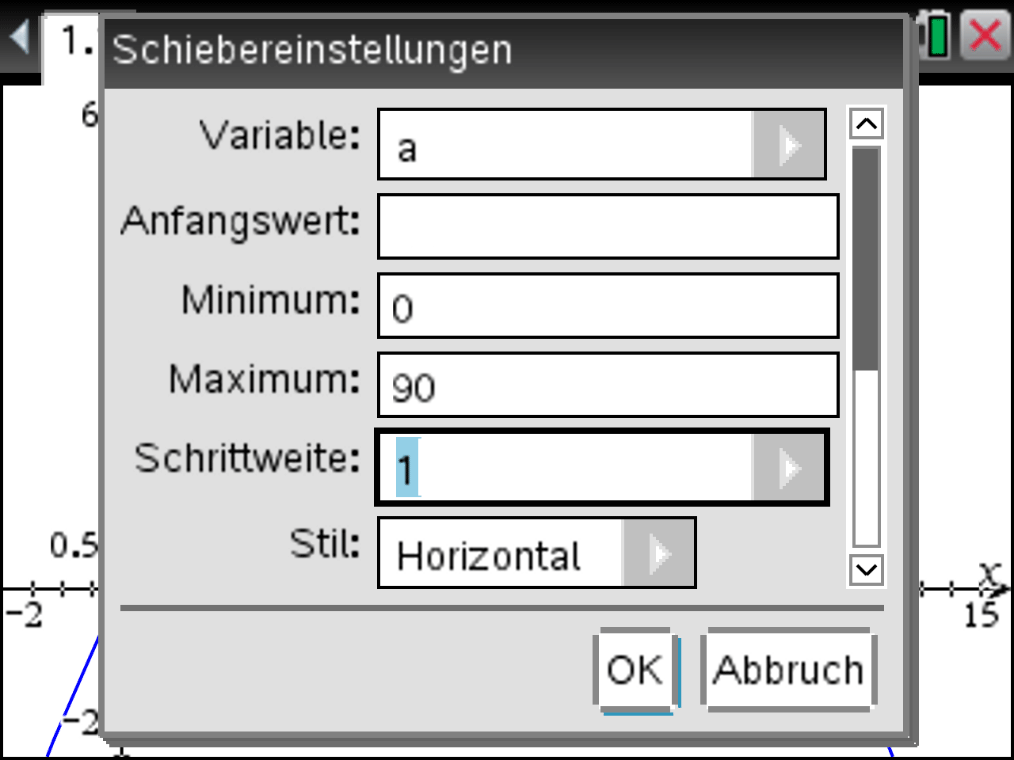

  • Winkel a von 0 bis 90 (Grad)
  • Schrittweite z.B. 1 (Grad)
  • Startwert: beliebiger Wert vo 0 bis 90 (Grad)
  • ggf. noch: Schieberegler "minimiert"

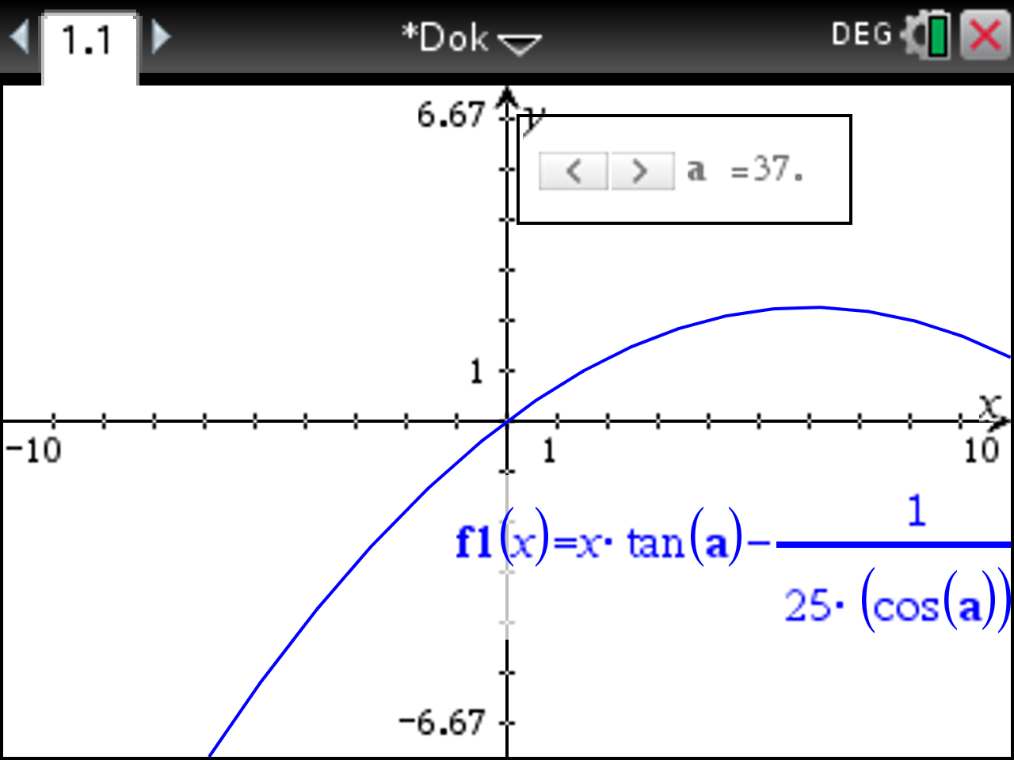

  • Die Wurfparabel ist erkennbar, aber das Fenster muss noch anders eingestellt werden, um sie vollständig zu sehen
  • Taschenrechner-Taste
  • Fenster/Zoom

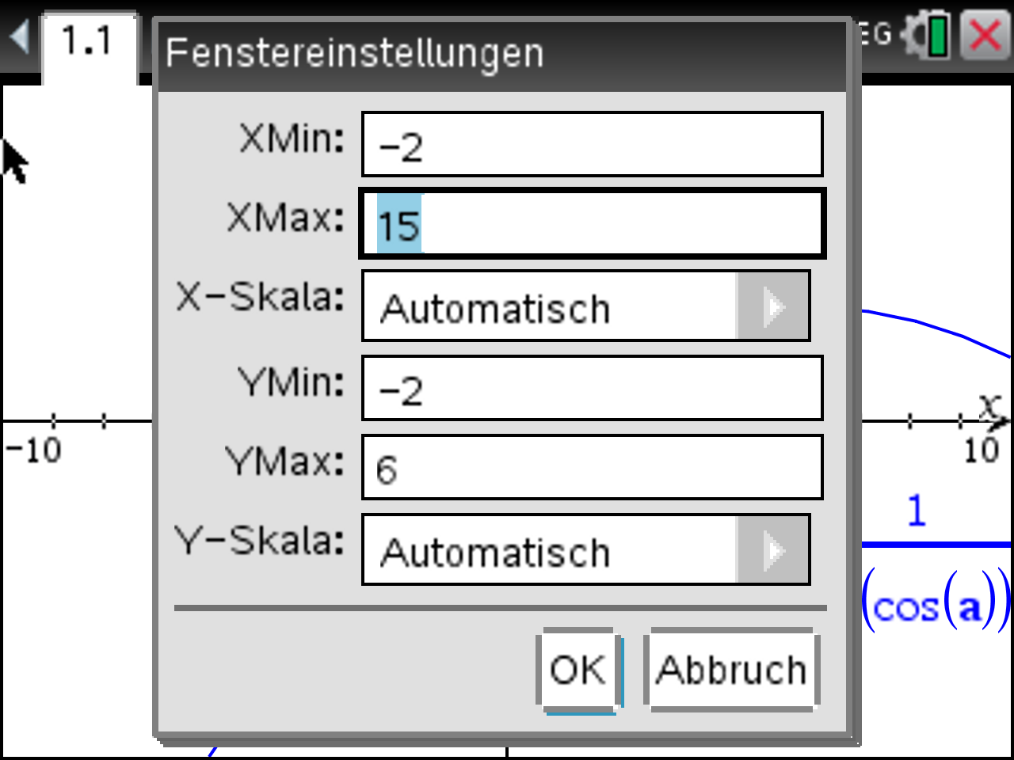

  • Fenstereinstellungen
  • "Minimiert" aktivieren
  • Ok + Taschenrechner-Taste
  • Fertig. Die verschiedenen Funktionsgraphen lassen sich nun durchklicken.

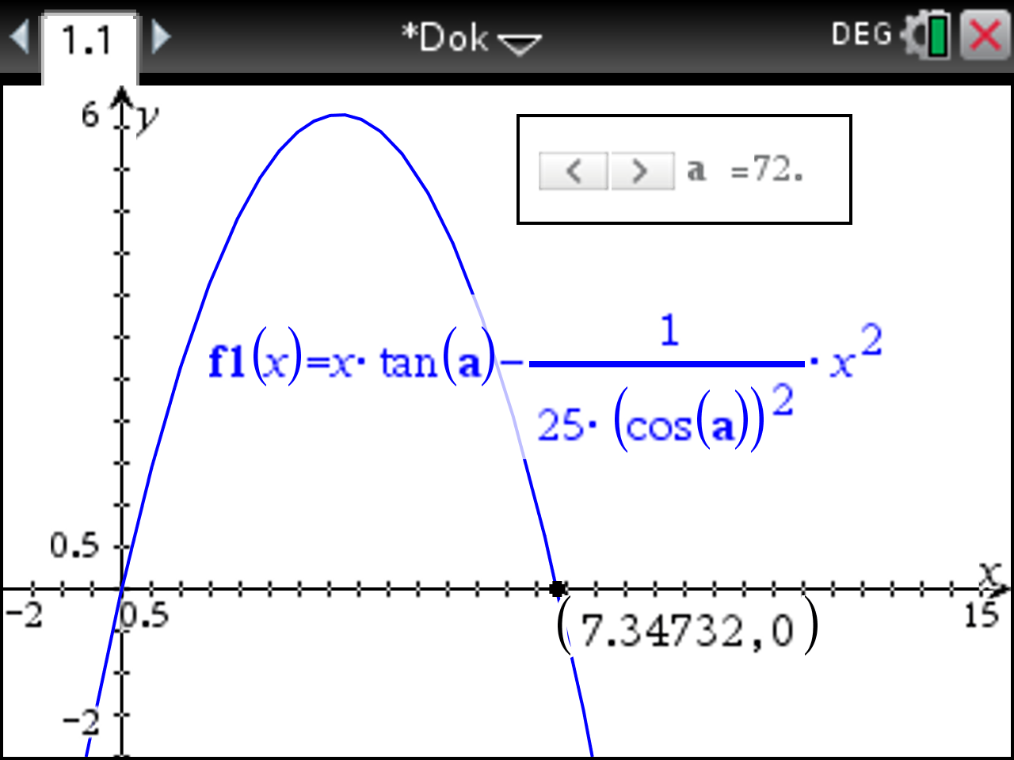

  • Bei der Bestimmung der Wurfweite hilft es, denn Taschenrechner die Nullstellen markieren zu lassen (die Nullstellen werden jetzt mit ganz zu Anfang gewählten Genauigkeit angezeigt).
